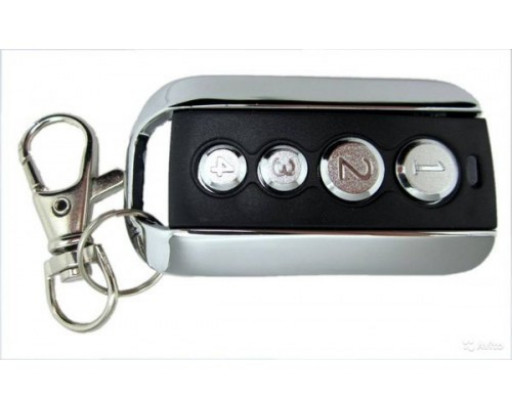

Пульт предназначен для радиоуправления воротами, шлагбаумами или другими радиоуправляемыми устройствами производства Дорхан, и применяются как аналог, или для копирования (клонирования) оригинальных пультов Дорхан (Transmitter 4, Transmitter 2 и их аналогов). Пульт можно прописать в автоматику Дорхан по той же методике, как и оригинальный пульт. Так же есть возможность скопировать (клонировать) оригинальный пульт.
Технические характеристики:
- Несущая частота 433,92 мГц (Стабилизация - ПАВ резонатор)
- Мощность передатчика: 6 мВт
- Дальность действия, м: 20...50 (Дальность действия зависит от условий приёма - электромагнитных помех и преградами между пультом и антенной)
- Габаритные размеры, мм: 56х31х12
- Вес, г: 35
- Элемент питания: 3V CR2032 - 1 шт
Копировщик для ворот и шлагбаумов DoorHan, AN-Motors, Came, Nice Flo FlorS ONE INTI Smilo, GSN, FAAC RC, PT-2240/2262, 10 ячеек памяти!
Особенности пульта «ULTRA-10»:
Работает как замена оригинала и как копировщик!
– можно быстро выполнить копирование пульта без доступа к приёмнику и вне зоны действия приёмника
10 ячеек памяти, удобство их использования
– можно скопировать 10 кнопок разных пультов!
Автоматическая проверка правильности копирования
– будьте уверены в копировании с первого раза
Поддерживается 10 самых популярных систем:
В режимах «замена оригинала» и «копировщик»:
DoorHan, An-Motors AT-4, Came TOP, Came TAM, Nice Flo, Nice FloR-S, Nice FloR-E,
Nice VR, Nice ONE ON, Nice Era INTI, Nice Smilo,
Формат PT-2240, РТ-2262 (шлагбаумы, ворота, освещение, радио-розетки), в т.ч. GSN (ACS-101, ACS-102, статич.код)
Только в режиме «замена оригинала»:
FAAC RC, GSN (GSN TxRC 09, динамический код)
Для каждой ячейки памяти пульта (для каждой кнопки или сочетания кнопок)
можно выбрать режим «замены оригинала» (и прописать пульт в приёмник в штатном режиме)
или режим «копировщик» (можно скопировать код с уже работающего пульта,
но полная совместимость со всей автоматикой в этом режиме не гарантируется).
В режиме «замена оригинала» 100% правильно работает с вышеуказанными системами,
воспроизводимый радио-код не отличается от радио-кода оригинальных пультов.
В режиме «копировщика» корректно работает с большинством приёмников даже с динамическими
«плавающими кодами» вышеуказанных систем, срабатывание автоматики с одного нажатия.
С некоторыми редкими приёмниками данный внештатный для автоматики режим может не работать.
10 ячеек памяти реализованы путём нажатия одной или двух кнопок сразу.
В любую ячейку памяти можно назначить нужную систему или скопировать код кнопки с пульта любой поддерживаемой системы. По умолчанию (и после сброса к заводским настройкам) ячейки запрограммированы в следующих режимах (все в режиме «замена оригинала»):
Таблица №1:
Ячейка - Кнопка - Заводская настройка
№ 1 - A - DoorHan
№ 2 - B - Nice FloR-S, FloR-E, VR, ONE ON, INTI
№ 3 - C - Came TOP (12 бит)
№ 4 - D - AN-Motors
№ 5 - A+B - Nice Flo (12 бит)
№ 6 - C+D - Nice Smilo
№ 7 - A+C - Came TAM (24 бита)
№ 8 - B+D - GSN, PT-2240/2262 (320 мкс)
№ 9 - A+D - FAAC RC 433,92 МГц
№ 10 - B+C - GSN TxRC 09 (динамич.код)
Заводская настройка – может использоваться для добавления пульта
в соответствующую автоматику как оригинального пульта
(т.е. не для копирования действующего сейчас пульта).
Таким образом устройство может применяться в качестве замены оригинального пульта.
Сброс к заводским настройкам (для полного сброса скопированных/выбранных кодов всех кнопок и их сочетаний):
1. Одновременно нажмите и удерживайте кнопки A+B+D.
2. Сразу и в течение 5 секунд световой индикатор не должен загореться.
Если он загорелся - повторите попытку.
3. Через 5 секунды световой индикатор выдаст длинную вспышку и погаснет.
Сброс выполнен, коды систем во всех ячейках памяти установлены в заводские настройки по таблице №1.
Для назначения нужной системы в режиме «замены оригинала» на нужную кнопку:
1. Одновременно нажмите и удерживайте кнопки A+C+D.
2. Сразу и в течение 2 секунд световой индикатор не должен загореться.
Если он загорелся - повторите попытку.
3. Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет.
Отпустите кнопки.
4. Нажмите и удерживайте нужную кнопку или сочетание кнопок (на которое нужно установить код определенной системы).
Световой индикатор вспышками будет «отсчитывать» системы:
1-я вспышка DoorHan,
2-я вспышка An-Motors,
3-я вспышка Came 12,
4-я вспышка Came 24,
5-я вспышка Nice Flo,
6-я вспышка Nice Flor-S
(FloR-E, VR, ONE ON, INTI),
7-я вспышка Nice Smilo,
8-я вспышка PT,
9-я вспышка FAAC RC,
10-я вспышка GSN.
5. Отпустите кнопку (или сочетание кнопок) после вспышки «отсчета» нужной системы.
Пример: если отпустить кнопки сразу после 7-й вспышки – на выбранные кнопки будет назначен формат «Nice Smilo».
Примечание: во время «отсчета» при выборе системы на сочетание двух кнопок одну из них можно отпустить для удобства.
6. (обычно не требуется) Для выбора «номера кнопки» в режиме «замены оригинала»:
вместо того, чтобы отпустить кнопки после «отсчета» нужной системы (пункт 5 выше) –
кратко нажмите ещё одну любую кнопку на «ULTRA-10» - пойдёт аналогичный отсчет кодов кнопок
(у DoorHan, An-Motors, Nice Flor-S, Nice Smilo, PT, FAAC RC - доступно к выбору 4 кнопки,
у Nice Flo и GSN – доступно к выбору 2 кнопки, у Came 12 и Came 24 данная функция недоступна).
Просто отпустите все кнопки после нужной вспышки – будет выбран нужный код кнопки.
Порядок копирования с действующего пульта на универсальный:
1. Одновременно нажмите и удерживайте кнопки B+C+D.
2. Сразу и в течение 2 секунд световой индикатор не должен загореться. Если он загорелся - повторите попытку.
3. Через 2 секунды световой индикатор выдаст короткую вспышку и погаснет. Отпустите кнопки.
4. На этом пульте нажмите и удерживайте кнопку, или сразу сочетание из двух кнопок для дальнейшего
их одновременного нажатия при использовании, на которые планируется выполнить копирование.
Световой индикатор выдаст короткую вспышку, затем сразу произойдёт переход в режим копирования (ожидания приёма кода).
5. Далее продолжайте удерживать кнопку (для копирования на сочетание двух кнопок –
одну кнопку для удобства можно отпустить) на SP-C10, при этом приложите «корпус к корпусу»
действующий пульт, нажмите и удерживайте на нём рабочую кнопку (которую требуется скопировать).
На SP-C10,световой индикатор загорится на ~ 2 секунды.
Если индикатор не загорается - пробуйте приложить копируемый пульт другой стороной,
можно попробовать приложить пульты друг к другу задней стороной, попробуйте заменить источник питания (батарейку) в копируемом пульте.
6. Если световой индикатор загорелся на 2 секунды - копия успешно сделана!
Продолжайте удерживать кнопку на SP-C10 - световой индикатор кол-вом вспышек покажет тип распознанной системы:
1 вспышка - DoorHan,
2 вспышки - An-Motors,
3 вспышки - Came 12,
4 вспышки - Came 24,
5 вспышек - Nice Flo,
6 вспышек - Nice Flor-S (FloR-E, VR, ONE ON, INTI),
7 вспышек - Nice Smilo,
8 вспышек – формат PT-2240, РТ-2262 (в т.ч. GSN статич.код).
7. Только при копировании DoorHan: если продолжать удерживать кнопку ещё 5 секунд –
световой индикатор кратко моргнёт 3 раза – это означает переход в «избыточный режим копирования DoorHan».
В таком режиме копия пульта будет работать в том числе с редкими моделями приёмников DoorHan, к примеру – с платой «PCB-SW».
В данном режиме для срабатывания автоматики кнопку на «ULTRA-10» нужно удерживать около 3 секунд.
Используйте этот режим если обычный режим копирования DoorHan не работает или работает нестабильно.
8. Итог: Одна кнопка исходного пульта скопирована на «ULTRA-10» (на одну кнопку или на сочетание двух кнопок).
Для остальных нужных кнопок исходного пульта можно повторить вышеуказанные действия.
9. Если хотя бы один пункт этой инструкции не выполняется – повторите всё сначала.
Если копирование не получается – скорее всего исходный пульт не поддерживается SP-C10,.
Примечания:
1. С работающего SP-C10, (как и с оригинального пульта) также можно сделать копию на другой такой же SP-C10,,
при этом количество копий не ограничено. Все копии на базе SP-C10, будут работать, никак не мешая друг другу.
2. Алгоритм копирования производит множественную проверку принятого сигнала,
что гарантирует правильное копирование с первого раза.
Признак правильного копирования – если световой индикатор в конце загорится на ~ 2 секунды
(ждать вспышек индикации скопированной системы не обязательно, но может быть полезно для информации).
3. Если при копировании в конце процесса световой индикатор на SP-C10, не загорелся на 2 секунды,
а начал часто бесконечно моргать – это признак неисправности – повторите процесс копирования с начала.
Если эта ошибка повторяется – SP-C10, подлежит бесплатной замене по гарантии производителя. Обратитесь к продавцу.
4. Важно!
В процессе эксплуатации gekmnf для автоматики DoorHan, произведенной после 2013 года,
используемую кнопку нужно удерживать примерно 2 секунды или менее
(до срабатывания автоматики или пока на «ULTRA-10» не погаснет световой индикатор).
При этом если не дождаться срабатывания автоматики и отпустить кнопку на «ULTRA-10»
(в течение этого интервала в 2 секунды), то исходный оригинальный пульт DoorHan временно
может не работать до следующего удачного срабатывания автоматики от любого SP-C10,,
на который была сделана копия с этого оригинального пульта. Для остальных поддерживаемых систем такой особенности нет.
5. Режим «копировщик» не работает с платой управления «DoorHan CV01», используйте для «CV01» режим «замены оригинала».
6. Есть дополнительный «скоростной» способ копирования:
нажмите и удерживайте на действующем пульте рабочую кнопку (которую требуется скопировать)
и приложите «корпус к корпусу» к SP-C10, не отпуская кнопку на действующем пульте –
нажмите нужную кнопку (или сочетание кнопок) наSP-C10. При этом если пульт
сразу поймал сигнал – он сразу скопирует его на выбранную кнопку или сочетания кнопок
(световой индикатор загорится на 2 секунды) и так же покажет вспышками тип распознанного кода.
Данный способ быстрее, но рекомендуется только если «приём» от исходного пульта хороший,
т.к. если приём слабый - SP-C10, не будет ждать сигнал дальше, а сразу начнёт выдачу своего кода текущей системы от нажатых кнопок.
Эксплуатация:
1. Нажмите на нужную кнопку (или сочетание из двух кнопок) на SP-C10, и
дождитесь срабатывания автоматики или погасания светового индикатора.
Для автоматики DoorHan в режиме «копировщик» кнопку обычно придётся удерживать ~ 2 сек
(особенность алгоритма копирования для DoorHan),
всё остальная автоматика (и DoorHan в режиме «замены оригинала») срабатывает почти сразу после нажатия.
2. Кнопку (или сочетание кнопок) в режиме «копировщика» обычно приходится удержать чуть дольше, чем в режиме «замены оригинала».
3. Дальность действия пульта в режиме «копировщика» меньше, чем в режиме «замены оригинала».
4. Если дальность действия SP-C10, уменьшилась – проверьте элемент питания (батарею).
Выбор системы в режиме «замена оригинала» и копирование можно производить сколько угодно раз.
Скопированный или выбранный код хранится в энергонезависимой памяти SP-C10
не менее 10 лет и сохраняется при замене источника питания (батареи).
