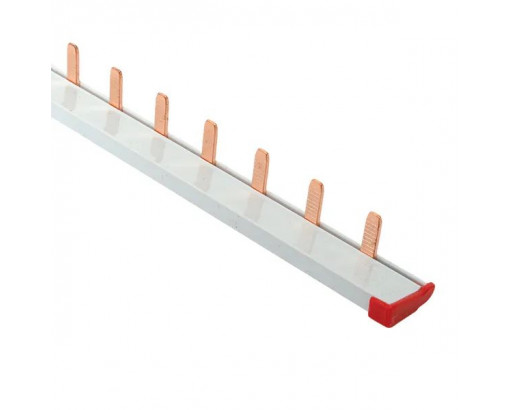

Шина соединительная 1П63А PIN 12мод 220мм шаг 18мм EKF

Новинка

Общее количество в магазинах 36
Код 83305

215.00 ₽/шт

Цвет, характеристики и комплектация товаров, указанные на сайте, могут отличаться от реальных. Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

В избранное

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.

Применение
• Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
• Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47‑100, ВА 47‑125);
• Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
• Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.

Комплектация
1. Шина соединительная PIN/FORK. 2. 2 боковые заглушки IP20 (использование заглушек обязательно после обрезки).

Техническая спецификация
Количество фаз 1
Поперечное сечение, мм² 10
Номин. продолжительный ток Iu, А 63
Количество полюсов 12
Длина, мм 220
Тип подключения Штырь (Pin)
Номин. кратковременно выдерживаемый ток Icw, кА 12 000
Подходит для устройств с N-проводником Нет
Подходит для количества подключаемых устройств 12
Макс. допустимое раб. напряжение Ue, В 230
Размер шага, мм 17,8
Изолированн. Да
Условный номин. ток короткого замыкания Iq, кА 12 000
Номин. импульсное напряжение, кВ 4 000
Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
